Organisator | Gepost op zaterdag 05 juli 2008 om 07:16:
| |
LED King
 | Plaats hier al je foto's van projecten
wat foto's van de vorige Actie:
zelfde id als hierboven, maar dan een volledig achterlicht van een ape 50 zelfde aan de andere kant natuurlijk
het piaggio logo is lichtjes uitgefreest, het malthezerkruis eromheen is een gefreesde goot die zo is gemaakt dat er net de lens van een fluxled in kan. 37 rooie en 27 oranje oid was het geloof ik. het onderste deel is het achter en remlicht het bovenste het knipperlicht
****************************************************
Iets heel simpels en veilig.
2 Rode ledstrips in een plexiglas buisje aan 2 kanten als extra remverlichting
******************************************************
Origineel:
aantal ledjes erin:
2 x 30 cm SMD strip`s eronder
**********************************************************
Zo'n 10 W HID lamp in een vorige ronde aangeschaft en nu eindelijk op mijn fiets gevrot. Het probleem was dat ik geen geschikt armatuur had. Nu dus wel, van de (uche) Conrad. Ding geeft een beste puist licht, en de LiIon cellen (uit een ouwe, niet ontplofte Dell laptop) wegen een stuk minder dan de NiMH cellen voor mijn ouwe 2.4 W halogeen. Zijn overigens dezelfde als de cellen in deze SK (CGR18650).
********************************************************
Simple as it is.. leds in de plinten verwerkt in de gang
Spijtig genoeg is er 1 led dood gegaan door.. who knows. Die moet ik dus nog vervangen.
Het zijn die witte leds van 2200 mcd, stevig gerief dus, want zelfs als mijn kamerdeur dicht is, zie ik nog licht.
Kwaliteit is niet super.. met gsm getrokken
Toke
**********************************************************
|
| www.makepcb.com - www.ledsee.com |
| |
niels1
Organisator | Gepost op zaterdag 05 juli 2008 om 07:18:
| |
LED King
|
5 RGB ledstrips alle kleurtjes
**********************************************************
Over gang verlichting gesproken:
Inhoud:
- 24x 5mm wit 22000mcd
- 24x led houder
- 24x weerstand
- 1x adapter 12V/1A (heb nog genoeg liggen, als je intresse hebt moet je maar even mailen)
- Paar krimpkousjes
- Paar meter kabel
- 1 ?2 Uurtjes werk
Plint is verder 4,80m, leds om de 20cm, we hebben 2 groepen gemaakt. Zo kun je dus kiezen voor 12 leds of 24 leds.
*********************************************************
Quote: tokesnugerd
Damn dat is noog eeen pak mooier dan dat van mij
Wat voor draad heb je gebruikt ? en hoe heb je de draad aan de leds gesoldeerd ? (bij mij ging dat nogal moeizaam)
4 aders uit een UTP kabel. En dan steeds van ledje naar ledje. Uiteraard wel parallel geschakeld. Solderen is gewoon ervaring. Veel doen dan lukt het wel. Misschien een tip: twist de ader om één pootje van het ledje heen en dan solderen. Krimpkousje erom heen en klaar:
***********************************************************
ahum, eens even kijken wat ik hier allemaal ga neerpoten
dit zijn enkele van mijn led-projecten:
under-body glows voor wagens, volledig op maat gemaakt:
ook mijn miniatuurtje moest eraan geloven:
en jawel, ook mijn lego-truck onderging een ledkuur:
bovendien heb ik een niet-onaardig plafondlichtje
en las ik daarnet iets van ledverlichting in een gang?
ook de bureaulamp werd gepimpt:
daarnaast doe ik dashboardenombouw als hobby:
maar ook andere installaties:
en dat houd een mens een beetje bezig
********************************************************
Maar een v-cuts zijn daar niet echt voor, zoals niels al zegt. Die zijn meer voor zoites:
Een paneel (van meestal dezelfde PCBs) die daarna door een pick&place machine gaan.
Wat je denk ik beter kan doen is zoiets:
(even denken dat de bovenste strook even breed is als de onderste.) Als je deze dan op 4 plaatste laat vast zitten is de verbinding nog heel sterk. Maar toch nog makkelijk te scheiden met zaag/vijl/dremel . En V-cut is een stuk minder sterk, en eigenlijk bedoelt om zo ie zo te breken.
********************************************************
*******************************************************
plaatje van het peltier element:
|
| www.makepcb.com - www.ledsee.com |
| |
niels1
Organisator | Gepost op zaterdag 05 juli 2008 om 07:18:
| |
LED King
| Hier nog 2 foto's van mijn achterlicht. De 2e heb ik wat langer belicht, daar zie je het licht wat eraf komt beter.
Er zitten 2 1W rode leds in
************************************************************
6*6*6 led kubus
bovenaanzicht:
vooraanzicht:
nog een keer
moederboard:
pic zit nog in progger en de 74hc595ers moet ik nog binnen krijgen.
dit is overigen gemaakt met rode en groene low cost leds.
**********************************************************
Ik heb effe wat plaatjes geschoten van mijn 5 LED RGB strips
.JPG)
.JPG)
.JPG)
.JPG)
das 1 adapter, 5 strips, 5x 30 cm kabeltjes, 1x rgb dimmer
*************************************************
Ik heb al een paar jaar geleden m'n "moodboard" gemaakt.
Dit is een glazen kastdeur(zonder de rest van de kast) van de Ikea met daarin 16 RGB-leds. Deze worden aangestuurd door een PIC16F628A met daaraan 3 schuifregisters.
Lang is de voeding ervan kapot geweest, maar deze heb ik zojuist gerepareerd. Ik wil de LED's nu gaan vervangen door de flux-leds om zo hopelijk een betere homogene kleurverdeling te krijgen.
Overzichtje van waar de kastdeur is komen te hangen
De elektronica van dichtbij.
Ik heb er 8 effecten in geprogrammeerd:
Filmpjes vallen een beetje tegen, het effect is in het echt mooier en dieper van kleur en ook homogener
Effect 1: Regenboog van rechts naar links
Effect 2: Alle leds tegelijk regenboog
Effect 3: Regenboog van midden naar buiten
Effect 4: kleur langzaam aan en langzaam uit
Effect 5: Soort looplicht van links naar rechts in verschillende kleuren
Effect 6: Coninu rood
Effect 7: Coninu groen
Effect 8: Coninu blauw
********************************************************
pwm code heb ik wel interesse in. Met schuifregisters ben ik zelf ook wel handig:P kheb net mijn ledkubus af:
zie ook : http://gathering.tweakers.net/forum/list_messages/1193114
alleen pwm in ASM is mij nog nooit fatsoenlijk gelukt. Maaaaaaar dat wordt mijn volgende project.
******************************************************
Ja, heb het opgeschuurd, en de led's er haaks in gemonteerd, zodat ze meer over de lengte hun licht werpen.
Ook de led strips afgemaakt:
Wit+rood+blauw, 6 van zulke blokjes. Waarom die kleuren? omdat ze ook goed wit moesten weergeven, en groen, oranhe etc. was niet zo belangrijk.
***********************************************************
hey ik heb mijn flex ledstrips maar even nuttig gebruikt..
heheh altijd handig..
|
| www.makepcb.com - www.ledsee.com |
| |
niels1
Organisator | Gepost op zaterdag 05 juli 2008 om 07:19:
| |
LED King
| heb achter de bank een 12 tal rgb strips gelegd:
Aansturing is door middel van dmx, in 3 segmenten.
*****************************************************
nou ik had eerst 3 wat rgb ledjes maar die zijn vreselijk moeilijk op de ster te solderen waardoor ik er gewoon een aantal verneukt heb  ik had ze eerst met koelpasta vast gezet, maar daardoor raakten ze wel s het + contact kwijt, ik heb ze daarom maar afgeschreven (miskoop van het jaar). Maar dit werkt wel ok zonder omkijken en egaler, en uiteindelijk dus goedkoper omdat ik een dealtje heb kunnen sluiten met niels
Nou het verlicht niet alles hoor, heb ook nog 4 parren (par46, 80watt) op dmx hangen en een kroonluchter. Maar parren staan sporadisch aan en vaak alleen voor de sfeer iets gedimt. Kroonluchter hangt centraler en zodoende wat vaker op dimstand aan.
******************************************************
de laser van niels.
uiteindelijk heb ik er een laser lichteffect mee proberen te maken.
kan er best veel figuren mee maken wat ik echt niet had verwacht.
laser is een leuk ding om een keer mee te expirimenteren.
hier wat foto's
********************************************************88
ik heb owk nog wel het een en ander:
kerstspeigel
propklok
gewoon een led-stipje. Binnenkort krijg ik foto's van een gast die 12 strips in zijn auto ingebouwwd heeft. ik heb daarvoor een rgb-controller gebouwd
*********************************************
|
| www.makepcb.com - www.ledsee.com |
| |
niels1
Organisator | Gepost op zaterdag 05 juli 2008 om 07:20:
| |
LED King
| Ik heb ook nog wel een paar voorbeelden, voor bouw/ontwerp info kun je mij altijd mailen: info[apending]yourcase.nl Dan hoef ik hier niet alles uit te typen.
1:

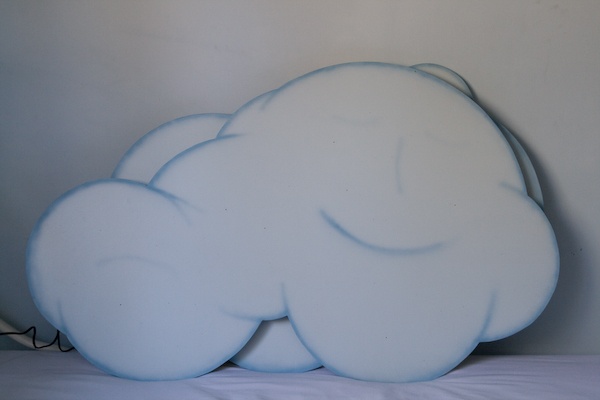

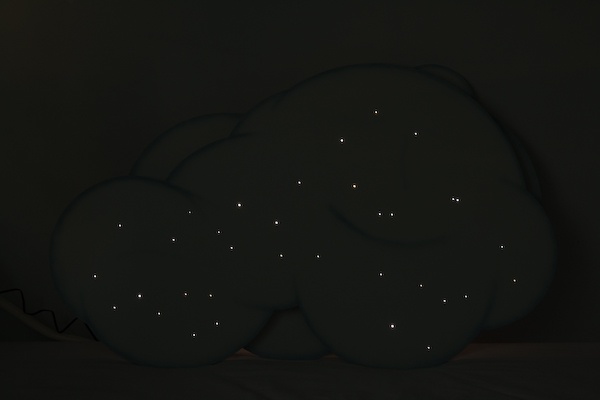

Een sterrenhemel voor mijn aankomende neefje/nichtje:
aantal led's wit/ warm wit, met daaraan 1mm en 2mm fibers
2:
Lichtkrant in mijn fietswiel, 32 RGB flux leds aangestuurd door een pic, waarin ik verschillende texten/ patronen kan zetten. Filmpje: http://nl.youtube.com/watch?v=28LrJJPIlbI
3:
Led verlichting 3x 5watt led aan het plafond, 32 led's+fibers als sterrenhemel uiterst rechts, 11 RGB led strips, en lanks de gordijnen links inmiddels ook 5 RGB leds. In de plank boven het bureau 16 RGB led's.
Close up van de plank, 1cm dik plexiglas.
4:
8x8x8 led cube met diffuus blauwe leds. filmpje: http://nl.youtube.com/watch?v=S79txezYCVg
6:Powerknop met 2 5x7 dot matrix'en aanraak gevoelig.
Aanklikken voor het filmpje
Het betere POV fietswiel. Baas boven baas h?
janpaulposma.nl/pimpmybike
Project voor school voor de techniekdagen.
Het metaal is door de afd. metaal gedaan, electronica en idee(deel) komt van mij af...
Ze staan ook op:http://ne.topled.be/galerij.php
Met dank aan de image hoster, die ze op z'n site heeft gezet, Bart Kers.
|
| www.makepcb.com - www.ledsee.com |
| |
niels1
Organisator | Gepost op zaterdag 05 juli 2008 om 07:23:
| |
LED King
| In de schuif deuren van mijn zelfgemaakte kleren kast in de slaapkamer zitten kanaal platen.
In de platen heb ik aan de bovenzijde wat witte en rode leds gemonteerd.
Ziet er leuk uit;
******************************************************
Meer info klik daar >> http://www.gerwinhummel.nl/?id=100
***************************************************88
Heb ook een simpele lamp gemaakt voor mijn zus d'r nieuwe huis...
Een holle houten blok genomen, je ziet er niets bijzonders aan, behalve de drie punaises bovenop.
Er zit een 3W warm witte LED in (had ook 1W mogen zijn, deze draait hier op slechts 100mA).
De drie punaises zijn de bediening, verbindt je met je vinger de middelste en de rechtse dan laadt de condensator op waardoor de spanning op de gate van de logic MOSFET toeneemt en de LED langzaam aan gaat (je kunt dus ook dimmen!). Doe je je vinger tussen de linker en de middelste punaise, dan gaat de LED weer langzaam uit! Supersimpel, energiezuinig en mooi!
[EDIT]En het volledige! schema natuurlijk! PUN = punaise
***********************************************************8
Mooi werkje heb je daar vericht nu nog een filmpje!!:)
Een reactie van mijn kant: Voor school heb ik dit wagentje gebouwd. hoofdzakelijk met onderdelen van deze actie!
http://www.youtube.com/watch?v=PLGyNt0IMLs
***********************************************************
Eindelijk is het af, het was al iets wat ik al lang wou doen, alleen wegens gebrek aan tijd is het er nooit van gekomen. Een kleine modificatie aan mijn PC, alles wat gebruikt is komt van deze actie.
2 X ledhouder, 2 X 3mm blauwe ledjes, 2 weerstanden van 150ohm
foto :
geeft een leuk effect als het donker is, ik hoop nog meer van deze leuke modjes te maken met spullen van deze actie!
|
| www.makepcb.com - www.ledsee.com |
| |
SiC__1
| Gepost op maandag 07 juli 2008 om 19:54:
| |
as i see one
 | Niels, jij zit toch in hongkong? (shanghai in belgie geloof ik niet in )
mocht je toch in belgie zitten, die eerste auto met ledverlichting in de bumper, wat kost dat nou om te laten doen door jou?
|
| Who am I to critisize your twisted state of mind? |
| |
RobV
| Gepost op woensdag 09 juli 2008 om 19:36:
| |
| Hoe zit het met de felheid van de smd rgb ledstrips? Heb zelf de flux strips liggen en ga ze in een homecinema bouwen in melkwitte lichtbakken. Ik heb een test gedaan met de flux strips om te kijken hoeveel strips ik nodig heb maar de smd strips mengen mooier op een kleine afstand. Heeft iemand vergelijkingsmateriaal??
|
| |
| |
Stynus
| Gepost op zaterdag 12 juli 2008 om 16:03:
| |
elektronicastynus.be
 | Ik heb een moodlight gemaakt met de rgb ledstrips:
Voor meer foto's en info zie:
http://www.elektronicastynus.be/Projecten/Lichteffecten/Moodlight/index.php
@SiC__1
Ik meen dat Niels België als land had gezet omdat china niet in het systeem zit hier.
Bewerkt door Stynus |
| Met vriendelijke groet, Stynus | http://www.elektronicastynus.be ||| http://www.schematheek.net Compleet vernieuwd!! |
| |
Jazsie
| Gepost op dinsdag 15 juli 2008 om 00:52:
| |
| Hier een foto van mijn Dashboard dat veranderd is met behulp van ( SMD ) LED's.
Standaard was alles rood...
|
| |
| |
Neok
| Gepost op woensdag 06 augustus 2008 om 21:53:
| |
 | Even een crosspost van wat ik op tweakers ook heb gezet:
-----
Als ik op mn bank lig om een filmpje te kijken dan schijnen de ledjes van de fan, aan/uit en HDD zo hinderlijk in mn gezicht. Daarom heb ik drie schakelaars ingebouwd in een 3.5" plate welke deze aan en uit kunnen schakelen. De schakelaar van de fan schakelt daarnaast ook de knop verlichting aan/uit.
 | Ik heb bij een SK enkele schakelaars besteld. Dit zijn RVS schakelaars welke tot 2A/230V kunnen schakelen, met ingebouwde LED welke met 6V gevoed moeten worden. Ik vermoed dat er dus al een weerstand ingebouwd zit, maar ik heb het risico niet genomen en het met 12V + weerstandjes van prik voorzien. |
Gelukkig had ik nog een 3.5" frontplate over van waar mn cardreader zit, want bij de eerste poging boren ging het compleet scheef. Zelfs nu zitten ze net niet helemaal perfect uitgelijnd, maar hier kan ik mee leven.
Pics
Bewerkt door Neok |
| |
| |
Davej0h
| Gepost op donderdag 14 augustus 2008 om 17:25:
| |
| Hierbij enkele foto's van de door mij aangeschafte producten in deze actie.
Zet de volgende link in je browser en klaar.. U ziet foto's  .
Klik HIER
Groet,
Dave
Bewerkt door Davej0h |
| |
| |
xantus
| Gepost op woensdag 27 augustus 2008 om 00:07:
| |
greenbird.info :)
 | Heb een Reflow Toaster gebouwd en van het weekend de eerste testen gedaan met de soldeerpasta uit deze actie. PCBs heb ik ook bij makePCB laten maken (zijn 1.5 jaar oud)
PCB met pasta erop:
PCB in de reflow oven:
Resultaat bovenkant:
Resultaat onderkant:
Voor meer info zie http://www.greenbird.info/_media/electronics/small_projects/reflow_toaster
|
| http://www.greenbird.info :) |
| |
smoerijf
| Gepost op zondag 31 augustus 2008 om 14:26:
| |
| Touchscreen die ik enkele acties geleden heb gekocht.
> Filmke @ youtube
> Meer uitleg
|
| |
| |
