L.E.M.F.
Organisator | Gepost op dinsdag 27 november 2007 om 21:26:
| |
 | Die is er helaas nog niet. Wél heb ik een lijst met het onderdeel bij het nummertje op de print.
Hier de lijst, heb je een onderdeel niet, dan soldeer je deze simpelweg gewoon niet  :
Quote
Part Value
C1 100 uf
C2 18p
C3 18p
C4 100n
C5 100n
C6 1µ
C7 1µ
C8 1µ
C9 1µ
C10 33n
C11 100n
C12 100n
C13 18p
C14 18p
D1 1N4148
IC1 ATtiny2313
IC2 MAX232
J1 Molex connector
K1 Sub-d connectotr
K2 10 pins connector
K3 10 pins connector
LED1 3mm LED
R1 10k
R2 470
R3 10k
R4 470
R5 4k7
R6 10k
R7 27
R8 27
R9 1k5
SV1 20 pins connector
USB1 usb connector
X1 20 MHz
X2 6MHz
Let bij de uitbreidings set op dat je de 18p condensatoren bij het 20MHz kristal doet!
- Op de LED-Bars zelf moeten de connectoren voor naar de print van de controller aan de onderkant gesoldeerd worden! De inkeping moet aan de buitenkant van de print gesoldeerd worden(naar buiten toe).
Bewerkt door L.E.M.F. |
| |
| |
enterke
| Gepost op donderdag 06 december 2007 om 12:13:
| |
| bij mijn bestelling zat geen uitleg, heb usb en serieel besteld
|
| |
| |
L.E.M.F.
Organisator | Gepost op donderdag 06 december 2007 om 17:28:
| |
|
Quote: enterke
bij mijn bestelling zat geen uitleg, heb usb en serieel besteld
Zoals hierboven staat is hij er helaas nog niet.
De controller is met stippellijnen ingedeelt per controller soort. Dus kijk daar naar de nummertjes die er staan en vergelijk dit met de waardes in de lijst. Zo kan je de juiste onderdelen solderen.
|
| |
| |
blueFox
| Gepost op vrijdag 07 december 2007 om 14:48:
| |
 | Led-Maniak.
Komt er een soldeer handleiding?
De meeste onderdelen zal wel lukken maar andere onderdelen is toch iets speciaals mee heb ik gelezen, het forum is alleen wat lastig te raad plegen als je aan het solderen bent.
Ik hoop dat ie er komt.
Het ziet er verder puik uit! Toppie
|
| |
| |
peertje
| Gepost op vrijdag 07 december 2007 om 15:48:
| |
| hoe zit het met de componenten r3 en c5 bij de usb controller. Ik zag op de foto van mr-beamer  dat ze geplaatst zijn terwijl ze in het gebied zitten van seriėle poort zitten. Moeten ze nu wel of niet geplaatst worden. Zo ja, dan kom ik deze componenten tekort geloof ik.
|
| |
| |
L.E.M.F.
Organisator | Gepost op vrijdag 07 december 2007 om 16:09:
| |
|
Quote: peertje
hoe zit het met de componenten r3 en c5 bij de usb controller. Ik zag op de foto van mr-beamer dat ze geplaatst zijn terwijl ze in het gebied zitten van seriėle poort zitten. Moeten ze nu wel of niet geplaatst worden. Zo ja, dan kom ik deze componenten tekort geloof ik.
Die 2 componenten horen daar inderdaad niet.
@daarboven:
Ik ben er mee bezig maar heb wat tijd tekort om het allemaal te doen.
|
| |
| |
blueFox
| Gepost op vrijdag 07 december 2007 om 20:32:
| |
| @Led-Maniak
Geeft niet, neem de tijd ik heb genoeg geduld! Voor zn mooi printje wacht ik nog wel wat langer zou zonde zijn als ik de boel verknoei!
|
| |
| |
L.E.M.F.
Organisator | Gepost op zaterdag 08 december 2007 om 01:05:
| |
| Heb je msn? Dan zou ik je even persoonlijk kunnen helpen met opbouwen, kunnen we meteen foutzoeken wat onduidelijk is en waarom iets niet werkt.
|
| |
| |
blueFox
| Gepost op zaterdag 08 december 2007 om 08:40:
| |
| Het was ook bedoeld voor de andere die je printjes hebben, aangezien er gelijk een hoop vragen kwamen.
Maar msn heb ik al zit ik er haast nooit meer achter he he.
redfoxone at hotm...
AL valt het wel mee met problemen hoor, ik kijk beetje af van de foto's die hier geplaatst zijn, beetje logisch nadenken helpt ook. Controller print is af ben nu met de ledbars bezig, de pirahna leds beginnen neem ik aan met led 1 is rood...groen..blauw?
|
| |
| |
syntax
| Gepost op zaterdag 08 december 2007 om 18:08:
| |
| Hmm voor degenen die vanaf afbeeldingen van hier werken, bij de bovenstaande posts moet je dus opletten dat je R3 en C5 niet moet solderen!, hieronder de juiste plaats voor je onderdelen.
Hier wat fotootjes ( met een erg budget camera, maargoed, beter iets dan niets )

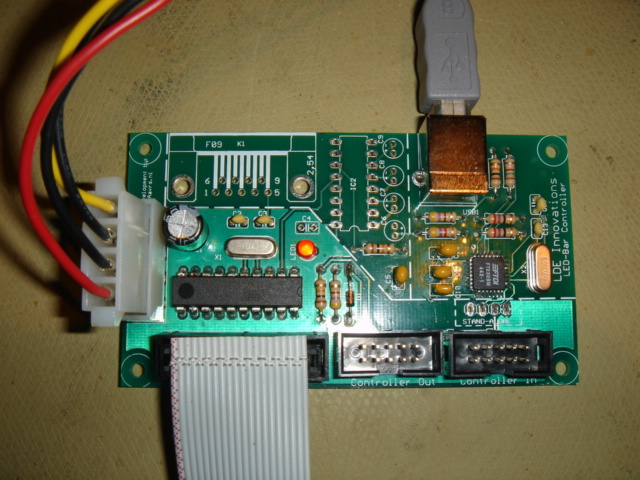

Opgebouwde controller print (zonder R3 en C5)
Opgebouwde controller print (zonder R3 en C5)
Vergeet de draadbrug bij END niet ( flux-ledbar )
Connector, aan de onderzijde monteren dus! ( ja mijn ledjes zitten maar op 2 van de 4 punten gesoldeert ;-) )
Onderdelen op de uitbreidingsprint(en) verder zit er niets op.
flatcable, 20 polige stekker, nokje richting de lange kant van de kabel
andere kant van de flatcable, 2x 10 polige plugjes, nokjes richting eind van de kabel, dus niet richting de 20 polige connector.
link kabeltje tussen 2 controllers
let bij de kabeltjes op de kant van de nokjes.
Tot zover deze fotoreportage ;-)
Bewerkt door syntax |
| |
| |
L.E.M.F.
Organisator | Gepost op zaterdag 08 december 2007 om 19:02:
| |
| Kijk eens aan!
Netjes! Zal veel deelnemers helpen denk ik!
|
| |
| |
syntax
| Gepost op zondag 09 december 2007 om 23:54:
| |
| Ahja, ik kwam er net achter dat je als je 2 flux-bars achter elkaar wilt hangen, je de 2e connector op de print, met de inkeping naar binnen moet plaatsen, anders kom je op de volgende print niet goed uit.
Echter werkt dit niet ( de controller print snapt het volgens mij niet ) dus tot nu toe even niet aan te raden om dit te doen ;-)
|
| |
| |
